录波仪研发、生产、销售于一体的老牌企业,【天正华意电气设备(沈阳市分公司)tianzh3611-6】十年以上经验积累,先进的技术,完善的售后,除此之外,我们还提供按需定制的服务,根据您的实际需求,为您量身定制符合您要求的录波仪产品。联系人:杨经理,地址:平度市平安路2号。

SOE测试仪录波仪开关信号发生器项目 规范值 测试条件开路耐压 0-300V Is＝0.5uA导通压降 小于2.6V If＝100mA电流容量 150mA Vs＝2.4V隔离特性 1500V DO通道间注：测试装置断电时所有接点为开路状态3、输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1DO-16A 开关量输出通道16 26DO-8B 开关量输出通道82DO-15A 开关量输出通道1527 DO-7B 开关量输出通道73 DO-14A 开关量输出通道1428DO-6B 开关量输出通道64DO-13A 开关量输出通道1329DO-5B开关量输出通道55DO-12A 开关量输出通道1230DO-4B 开关量输出通道46DO-11A 开关量输出通道1131DO-3B 开关量输出通道37DO-10A开关量输出通道1032DO-2B 开关量输出通道28DO-9A开关量输出通道9 33 DO-1B 开关量输出通道19NC空 34NC空10DO-8A 开关量输出通道8 35AI＋ 11DO-7A 开关量输出通道7 36GNDA 12DO-6A 开关量输出通道637AO-13DO-5A 开关量输出通道5 38 NC空14 DO-4A 开关量输出通道4 39NC 空15DO-3A开关量输出通道340DC14V 16DO-2A 开关量输出通道2 41DI_B 17DO-1A开关量输出通道1 42 GND_232 18DO-16B开关量输出通道1643DC5V 19DO-15B开关量输出通道1544DC5V20DO-14B 开关量输出通道1445NC 空21 DO-13B 开关量输出通道1346 DI_A 22 DO-12B 开关量输出通道1247RXD_23223DO-11B 开关量输出通道1148 TXD_232 24DO-10B开关量输出通道1049NC空25DO-9B 开关量输出通道9 50NC 空4、开关信号输出等效电气图二、开关信号发生器（SOE测试）使用说明1、测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，

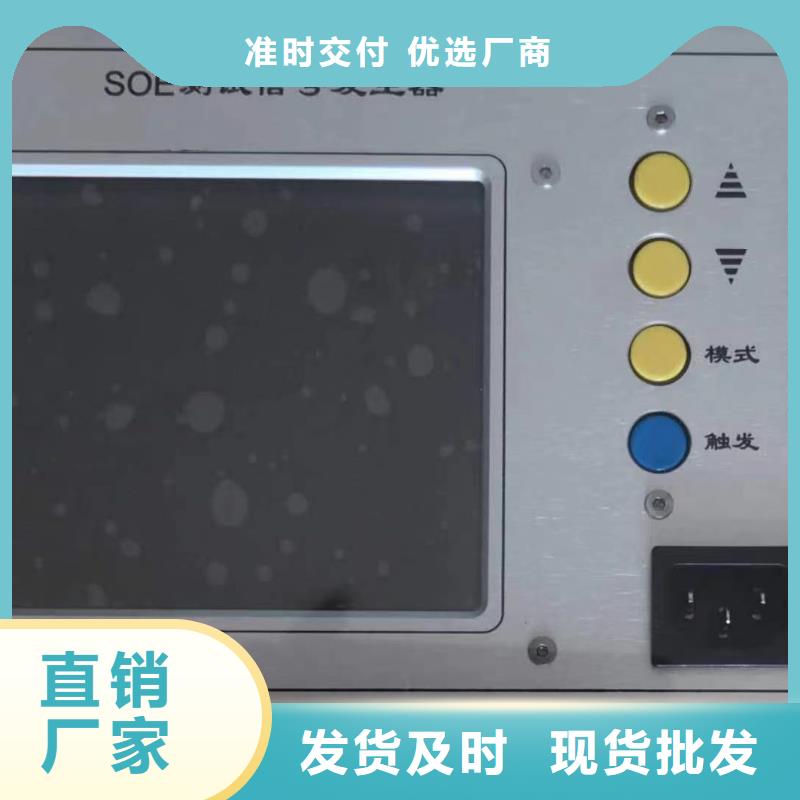

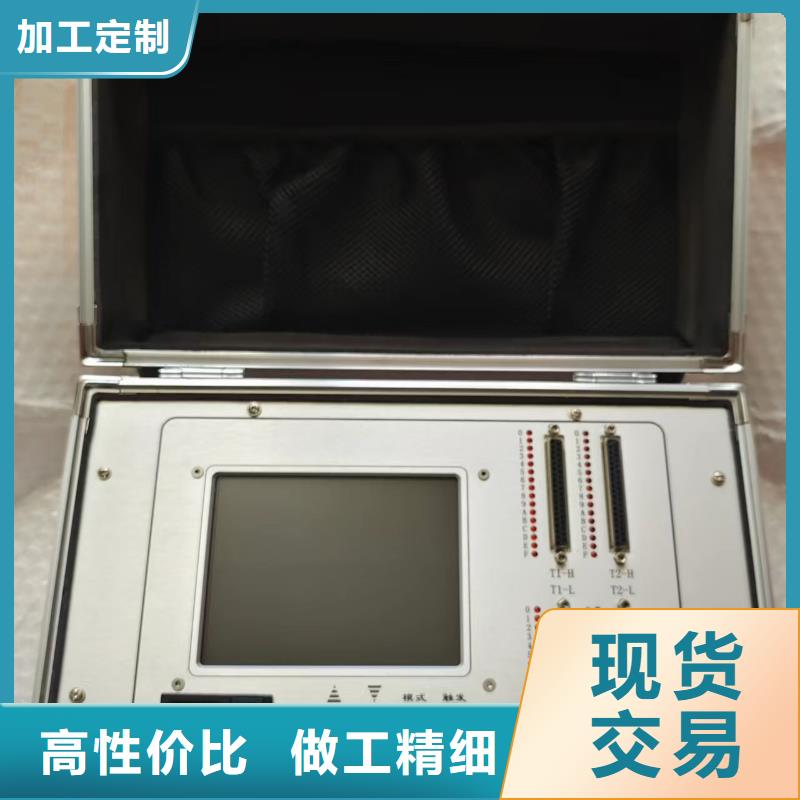

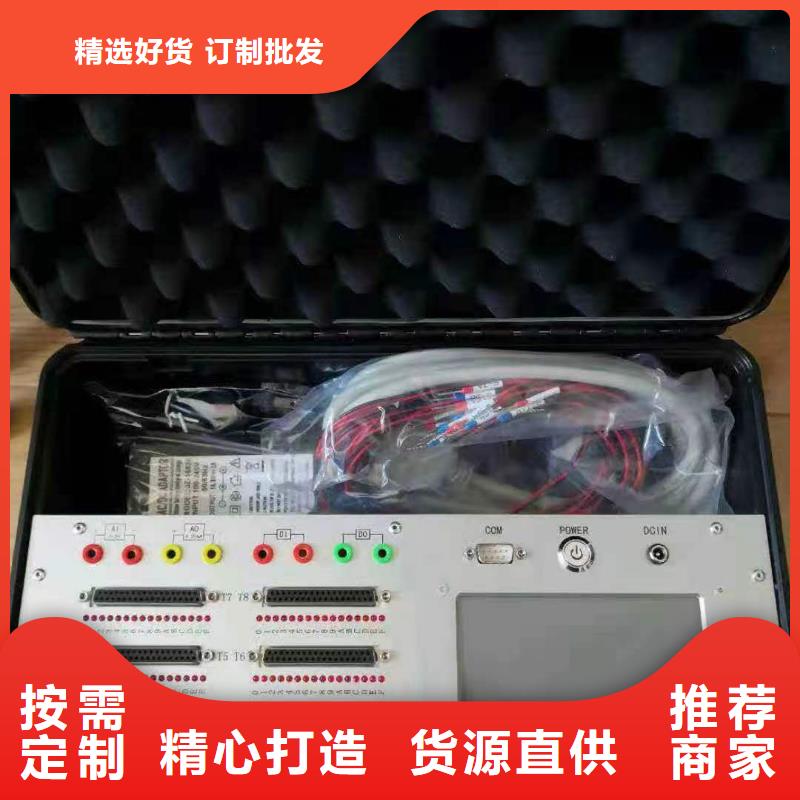

SOE测试仪开关信号发生器录波仪使用说明书青岛天正华意电气设备有限公司手持式多功能型SOE测试仪，是我公司研制的系列SOE测试设备之一。具有16个高性能电子接点型开关量输出通道和多个辅助测量IO通道。具有多种模式的SOE测试功能（顺序触发、逆序触发、重复脉冲）SOE测试仪内置锂离子电池，无需AC 电源即可连续工作8小时以上。彩色液晶显示器和智能按键构成友好的人机界面，设置操作一目了然。超便携的手持式设计使得非常适合于工业现场测试，也可用于科研单位的试验室、计量室等。外型图标配附件_16通道测试线 标配附件_AC电源充电器 标配附件_便携式仪器包一、 开关信号发生器（SOE测试）技术参数1、基本参数开关量输出通道：16个无极性模拟接点开关输出模式：顺序触发，逆序触发、重复脉冲触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）遥信宽度: 1ms-9999ms遥信间隔时间:1ms-9999ms遥信重复次数:1- 99时基精度：±3us(1ms间隔测试)稳 定 度：优于20ppm内置电源：14.8V3AH锂离子电池（可连续工作8小时以上）外接电源：AC220V50Hz功率消耗：＜10W工作温范围：-10-55℃外形尺寸： 130＊240＊60mm（手持机）整机重量：1200g2、开关量输出通道特性：

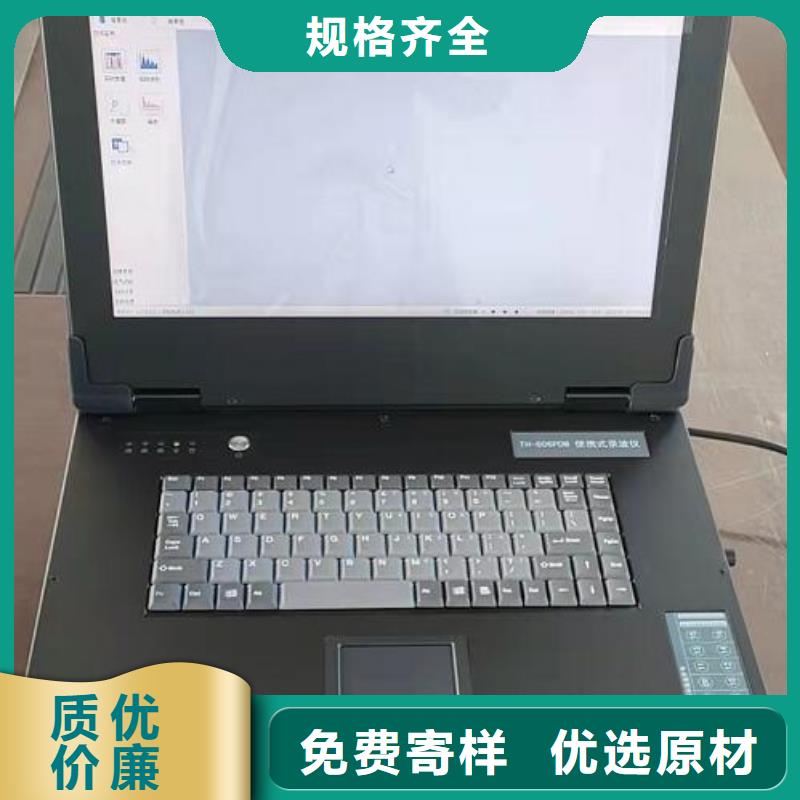

录波仪便携式故障录波器多功能数据监录仪是以DSP、嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储、分析功能可视化的便携式装置。 基于DSP的先进数据处理能力， 实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。 采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、可靠地实现数据高级处理、传输、存储、显示功能，使人机界面流畅完美。 TH-608CDM便携式故障录波器提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。远程机通过局域网与连接，实现远程控制、数据共享、电气试验等功能。 主要功能包括： 故障录波：按用户预先定义的故障判据，TH-608CDM便携式故障录波器实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。 实时监测： 接入了16路开关量、32路模拟量。TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、有功、无功、零序、负序等），并可实时计算谐波、矢量图。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给远程机。 发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调节器阶跃试验、灭磁试验、零起升压试验、频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。
